Technische Daten der IR 810 nm 3535 SMD-LED-Diode

Produktname	IR 810 nm 3535 SMD LED-Diode
Teilenummer	GT-3535R805-1CC0-G1D2M
Marke Chips	Taiwan Epileds
Herstellermarke auf Etikett	Marke GMKJ Hergestellt von Guangmai Technology Co., Ltd mit Sitz in Shenzhen, China
Eingang	1,4-1,8 VDC mit IFmax 700 mA
Licht-/Strahlungsfluss	400–600 mW bei 700 mA
Beleuchtungseffizienz	Unsichtbare Infrarot-LEDs, kein LM/W verfügbar
Wellenlänge/Farbe	Spitzenwellenlänge 805–810 nm Weitere hier verfügbare Wellenlängen in Infrarot-Wellenlänge: 730–740 nm; 805–810 nm; 830–835 nm; 845–855 nm; 900–910 nm; 940–950 nm; SWIR-Wellenlänge verfügbar in: 1040–1050 nm; 1060–1080 nm; 1200–1250 nm; 1300–1350 nm; 1400–1450 nm; 1500–1550 nm; 1570–1580 nm; 1600–1650 nm;
Leistung	1-3 Watt
Verpackungsmaterial	AL2O3-Keramik, 3,5 x 3,5 mm große SMD-LED
Beleuchtungswinkel	120-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (normaler Vorrat, kleine Menge ist in Ordnung) 90-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück) 60-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück) 30-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück)
Preis	Bitte kontaktieren Sie GMKJ für den Preis
Mindestbestellmenge	Hängt von der Lagerverfügbarkeit ab: Wenn wir versandbereite Lagerbestände haben, sind hier sogar 100 Stück mit Mustertestzwecken akzeptabel. Wenn kein Lagerbestand vorhanden ist, benötigen wir eine Mindestbestellmenge von mindestens 1.000 Stück mit 1 Rollenpaket.
Garantie	4 Jahre
OEM-Service	1. SKD-Teile verfügbar; 2. Ein maßgeschneidertes LED-Array mit der von Ihnen benötigten Größe ist hier in Ordnung.

Teilenummer	Leistung	Wellenlänge	Marke Chips	Eingabespezifikationen
GT-3535R700-G1D2	1-3W	700–710 nm	Taiwan Epileds 42mil	2V 700mA
GT-3535R730-G1B7	1W	730–740 nm	Taiwan Epileds 27mil	2V 350mA
GT-3535R730-S2D5	1-3W	730–740 nm	Empfohlen! Shilan 45mil, hohe optische Leistung/30 Grad, 60 Grad, 90 Grad, 120 Grad	2V 700mA
GT-3535R730-G1D2	1-3W	730–740 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	2V 700mA
GT-3535R750-G1D2	1-3W	750–760 nm	Taiwan Epileds 42mil	2V 700mA
GT-3535R760-G1D2	1-3W	760–765 nm	Taiwan Epileds 42mil	2V 700mA
GT-3535R780-G1D2	1-3W	780–790 nm	Taiwan Epileds 42mil	2V 700mA
GT-3535R800-G1D2	2-3W	800–810 nm, 400–600 mW	Taiwan Epileds 42mil	1,5 V max. 1000 mA
GT-3535R800-1CS0-G1D2	4-6W	800–810 nm, 800–900 mW	Epileds 42mil, Nano Stack hoher mW/30 Grad, 60 Grad, 90 Grad, 120 Grad	3V max. 1000mA
GT-3535R830-G1D2	2-3W	830–840 nm, 400–600 mW	Taiwan Epileds 42mil	1,5 V max. 1000 mA
GT-3535R850-S2B6	1.5W	845–855 nm (empfohlen)	China Shilan 26mil, hohe mW/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 500 mA
GT-3535R850-S2C6	2W	845–855 nm (empfohlen)	China Shilan 36mil, hohe mW/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 700 mA
GT-3535R850-S2D2	3W	845–855 nm (empfohlen)	China Shilan 42mil, hohe mW/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 1000 mA
GD-3535R850-S2D2	3-4W	845–855 nm (empfohlen)	China Shilan 42mil, hohe mW/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 1500 mA
GT-3535R850-G1D2	2-3W	845–855 nm, 400–600 mW	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 1000 mA
GT-3535R850-1CS0-G1D2	3-5W	845–855 nm, 800–900 mW	Taiwan Epileds 42mil, Nano Stack/30 Grad, 60 Grad, 90 Grad, 120 Grad	3V max. 1000mA
GD-3535R850-1CS0-S1D2	4-6W	850–855 nm, 1500–1800 mW	China Sanan 42mil, Nano Stack/30 Grad, 60 Grad, 90 Grad, 120 Grad	3V max. 1500mA
GT-3535R880-G1D2	2-3W	880–885 nm, 400–600 mW	Taiwan Epileds 42mil	1,5 V max. 1000 mA
GT-3535R900-G1D2	2-3W	900–910 nm, 400–600 mW	Taiwan Epileds 42mil	1,5 V max. 1000 mA
GT-3535R940-G1B8	1W	940–950 nm	Taiwan Epileds 28 Mio	1,5 V 350 mA
GT-3535R940-G1D2	2-3W	940–950 nm, 400–600 mW	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 1000 mA
GT-3535R940-S1D2	2-4W	940–950 nm (empfohlen) 500–700 mW	China Sanan 42mil / 30 Grad, 60 Grad, 90 Grad, 120 Grad	1,5 V max. 1500 mA
GT-3535R940-1CS0-G1D2	3-5W	940–950 nm, 800–900 mW	Taiwan Epileds 42mil, Nano Stack/30 Grad, 60 Grad, 90 Grad, 120 Grad	3V max. 1000mA
GD-3535R940-1CS0-S1D2	4-6W	940–950 nm, 1500–1800 mW	China Sanan 42mil, Nano Stack/30 Grad, 60 Grad, 90 Grad, 120 Grad	3V max. 1500mA
GT-3535R940-G1B8	1W	940–950 nm	Taiwan Epileds 28 Mio	1,5 V 350 mA
GT-3535R980-G1D2	1-3W	980–985 nm	Taiwan Epileds 42mil	1,5 V 700 mA
GT-3535R1040-G1D2	1-3W	SWIR 1040–1050 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,0–1,4 V, 700 mA
GT-3535R1060-S1D2	1-3W	SWIR 1060–1070 nm	China Sanan 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,0–1,4 V, 700 mA
GT-3535R1060-G1D2	1-3W	SWIR 1060–1080 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	1,0–1,4 V, 700 mA
GT-3535R1200-G1D2	1-3W	SWIR 1200–1250 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,8–1,4 V, 700 mA
GT-3535R1300-G1D2	1-3W	SWIR 1300–1350 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,8–1,4 V, 700 mA
GT-3535R1400-G1D2	1-3W	SWIR 1400–1450 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,6-1,2 V 700 mA
GT-3535R1500-G1D2	1-3W	SWIR 1500–1550 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,6-1,2 V 700 mA
GT-3535R1575-G1D2	1-3W	SWIR 1575–1580 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,6-1,2 V 700 mA
GT-3535R1630-G1D2	1-3W	SWIR 1630–1650 nm	Taiwan Epileds 42mil/30 Grad, 60 Grad, 90 Grad, 120 Grad	0,6-1,2 V 700 mA

IR 810 nm 3535 SMD LED-Diode pBild

120 Grad Beleuchtungswinkel, gewölbte Silikonlinse 120 Grad

90-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück)

60-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück)

30-Grad-Beleuchtungswinkel, gewölbte Silikonlinse (Mindestbestellmenge 2000 Stück)

Aluminium-LED-PCBA, montiert von GMKJ (PCB-Zeichnung und Stückliste von unseren Kunden bereitgestellt)

12-24vdc uv led module 5

IR floodlight 730nm led board-7

GMKJ verfügt über eine {{0}eigene Montagelinie für SMT-LED-Leiterplatten, einschließlich einer automatischen Bestückungs- und Platzierungsmaschine, einer automatischen Maschine zum Auftragen von Lötpaste und eines Hochtemperatur-Reflow-Ofens.

Wir sind in der Lage, die LED-Leiterplattenmontage für unsere Kunden durchzuführen, wenn sie uns die Leiterplattenzeichnung und die Leiterplatten-Stücklistenliste zur Verfügung stellen können.

IR 810 nm 3535 SMD LED-Diodenabmessungen

IR 810nm leds

IR 810 nm 3535 SMD LED-DiodeElektrische Spezifikationen

Parameter	Symbol	Bedingungen	Min	Durchschn.	Max	Einheiten
Durchlassspannung	V_F	I_F=700mA	1.40	--	1.80	V
Wärmewiderstandsverbindung An Bord	RΘ_J-B	I_F=700mA	--	6.5	--	GradC/W
StrahlendFluss	Φe	I_F=700mA	400	--	600	mW
GipfelWellenlänge	λp	I_F=700mA	805	--	810	nm
Rückstrom	I_R	V_R=5V	−−	−−	10	μ A
Betrachtungswinkel^[1]	2Θ_1/2	I_F=700mA	−−	120	−−	Grad

Warum werden 810-nm-LEDs häufig für rotes Therapielicht verwendet? Was ist der Vorteil gegenüber der Wellenlänge von 850 nm?

810 nm werden häufig in der Rot-/NIR-Therapie verwendet, hauptsächlich weil es nahe an einem der Absorptionspeaks mitochondrialer Enzyme (wie Cytochrom-C-Oxidase) liegt. Vereinfacht ausgedrückt kann der Körper diese Wellenlänge etwas effizienter „nutzen“, sodass der Photobiomodulationseffekt normalerweise als stärker angesehen wird.

Im Vergleich zu 850 nm:

Wirksamkeit:
810 nm gilt im Allgemeinen als „biologisch aktiver“ und wird daher häufig in eher professionellen oder medizinischen-Anwendungen eingesetzt.

Penetration:
850 nm können etwas tiefer in das Gewebe eindringen, während 810 nm immer noch tief sind, dabei aber etwas mehr absorbiert werden.

Effizienz:
850-nm-LEDs sind in der Regel effizienter und lassen sich leichter mit höherer Leistung erzielen, weshalb sie in kommerziellen Produkten weit verbreitet sind.

Sichtweite:
850 nm hat einen schwachen roten Schimmer, während 810 nm fast völlig unsichtbar ist.

Red therapy light 810nm

Also in der Praxis:

810 nm wird oft gewählt, wenn der Fokus mehr auf der Therapieleistung liegt

850 nm werden häufig verwendet, wenn Effizienz, Kosten und Ausgangsleistung wichtiger sind

Beide sind weit verbreitet, nur mit leicht unterschiedlichen Prioritäten

GMKJ Guangzhou Lighting exhibition in 2025

Auf dieser Seite können Sie das Datenblatt für verwandte SMD-LEDs herunterladen.

Wenn Sie weitere Details wie Preis, Mindestbestellmenge, Lagerbestand und Lieferzeit benötigen, wenden Sie sich bitte direkt an GMKJ LEDs!

Wir sind immer für Sie da!

Beliebte label: IR 810 nm 3535 SMD-LED-Diode, China, Hersteller, Lieferanten, Fabrik, Preis, günstig, Angebot, Datenblatt, Spezifikationen, Spezifikation

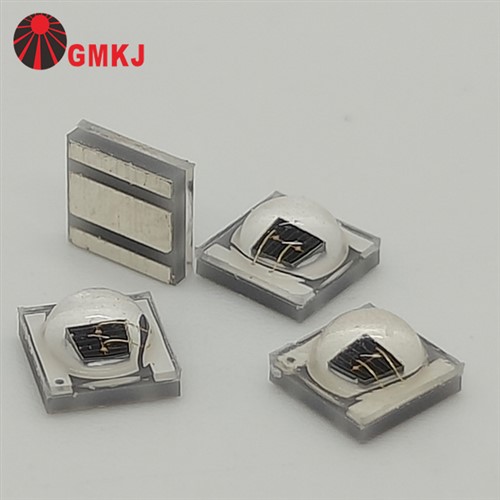

Ein paar: 1700 nm 1800 nm 1900 nm 2100 nm 2200 nm 2300 nm 3535 SMD-LED
