Warum werden LEDs beim Arbeiten heiß?
Es gibt drei Hauptserien von Hochleistungs-LEDs. Der erste Typ sind die am häufigsten verwendeten Hochleistungs-Lampenperlen, die Lumen imitieren, aber der unbequemste Teil dieser Art von Lampenperlen ist, dass sie nur von Hand geklebt werden können und nicht auf einer Platzierungsmaschine montiert werden können. Es kann den Reflow-Ofen nicht passieren, daher kann es nur manuell oder auf dem Heiztisch gelötet werden. Die zweite ist die SMD-Serie von Cree. Die Lampenperlen sind klein und die SMD ist sehr praktisch. Aufgrund seiner geringen Größe muss die Wärmeentwicklung des Chips jedoch klein sein. Die Chipanforderungen sind hoch.
Hauptsächlich macht Cree (oder verwendet Crees Chips), und der Preis ist relativ hoch. Die dritte ist Samsungs 5630 (5730), die zwischen hoher und niedriger Leistung liegt, im Allgemeinen können nur 0,5W verwendet werden, es ist bequemer für Patch, aber es ist nicht bequem, Objektiv zu verwenden, so viele Lampen mit undurchsichtiger Abdeckung verwenden es, und ein anderes sind integrierte Lampenperlen, die von der Anzahl und Größe der Chips abhängen.

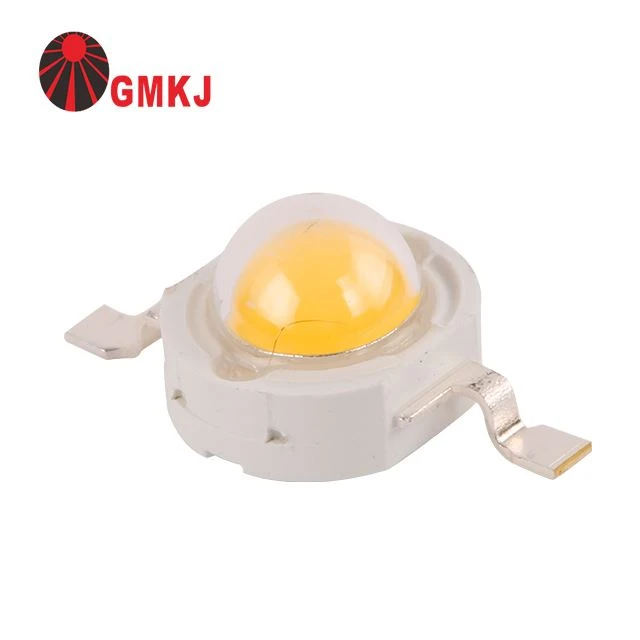

Hochleistungs-LED
High-Power-LED-Arbeitsfieber Gründe:
Unter der Durchlassspannung von LED erhalten die Elektronen Energie aus der elektrischen Quelle. Angetrieben durch das elektrische Feld überwinden sie das elektrische Feld der PN-Verbindung und gehen von der N-Region in die P-Region über. Diese Elektronen rekombinieren sich mit den Löchern im P-Bereich. Da die freien Elektronen, die in den P-Bereich driften, eine höhere Energie haben als die Valenzelektronen im P-Bereich, kehren die Elektronen während der Rekombination in einen niederenergetischen Zustand zurück, und die überschüssige Energie wird in Form von Photonen freigesetzt.
Auf dem Weg in die Diode verbrauchen Elektronen aufgrund des Vorhandenseins von Widerstand Strom. Die verbrauchte Leistung entspricht den Grundgesetzen der Elektronik: P = I2 R = I2 (RN ++RP ) + IVTH wobei: RN der Massenwiderstand der N-Region VTH ist die Einschaltspannung der PN-Sperrschicht RP ist die Wärme, die durch die vom Massenwiderstand des P-Bereichs verbrauchte Leistung erzeugt wird Für: Q = Pt wobei: t ist der Zeitpunkt, zu dem die Diode unter Spannung steht.
Im Wesentlichen ist die LED immer noch eine Halbleiterdiode. Wenn die LED also in Vorwärtsrichtung arbeitet, entspricht ihr Arbeitsprozess der obigen Beschreibung. Die elektrische Energie, die es verbraucht, ist: P LED = U LED × I LED In der Formel: U LED ist die Durchlassspannung über die LED-Lichtquelle I LED ist der Strom, der durch die LED fließt, und die verbrauchte elektrische Leistung wird in Wärme umgewandelt und freigesetzt: Q = P LED × t wobei: t die Einschaltzeit ist.
Tatsächlich wird die Energie, die von Elektronen freigesetzt wird, wenn sie mit Löchern im P-Bereich rekombinieren, nicht direkt von der externen Energiequelle bereitgestellt, sondern weil die Elektronen im N-Bereich ein höheres Energieniveau haben als der P-Bereich in Abwesenheit eines externen elektrischen Feldes. Das Valenzelektronenenergieniveau ist höher als Eg. Wenn es die P-Region erreicht und sich mit dem Loch rekombiniert, um das Valenzelektron der P-Region zu werden, wird es so viel Energie freisetzen. Die Größe von Eg wird durch das Material selbst bestimmt und hat nichts mit dem äußeren elektrischen Feld zu tun. Die Wirkung der externen Energiequelle auf das Elektron besteht nur darin, es dazu zu bringen, sich in richtungsweisender Weise zu bewegen und den Effekt des PN-Übergangs zu überwinden.
