30 60 90 120 Grad-Keramik-SWIR-SMD-LED

30 60 90 120 Degree Ceramic SWIR SMD LED-Spezifikationen:

Produktname	30 60 90 120 Grad-Keramik-SWIR-SMD-LED
Teilenummer	GT-3535R1XX0-1CCX-G1D2M
Marke Chips	Taiwan Epileds oder China Jingcheng
Eingang	0.8-1.6 VDC max. 1000 mA
Strahlungsleistung	100-500mw bei 700mA Durchlassstrom, Unterschiedliche SWIR-Wellenlängen haben bei 700 mA Durchlassstrom eine unterschiedliche optische Leistung
Beleuchtungseffizienz	Unsichtbares SWIR-Licht, erwähnt das LPW nicht
Farbe	Datenblatt mit 1630-1650nm; Wir sind jedoch in der Lage, die folgenden Wellenlängen für SWIR-LEDs herzustellen: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Leistung	1-1,5 Watt mit elektrischer Wattzahl
Verpackungsmaterial	ALO Keramikgröße 3,5 x 3,5 mm
Beleuchtungswinkel	Dome-Silikonlinse mit folgendem Beleuchtungswinkel: 30 Grad 60 Grad 90 Grad 120 Grad
Marke und Hersteller	GMLEDs, GMKJ
Garantie	4 Jahre
OEM-Service	1. SKD-Teile verfügbar; 2. Maßgeschneiderte LED-Leiterplatten in der von Ihnen benötigten Größe sind hier in Ordnung. 3. Hier können wir für Sie die LEDs aus Aluminium auf Platinen montieren.

Was sollten wir bei der Verwendung von SWIR-LEDs mit weichen Silikonlinsen beachten?

Bei der Verwendung von SWIR-LEDs (Kurzwellen-Infrarot) mit weichen Silikonlinsen ist es wichtig, vorsichtig mit ihnen umzugehen, um Schäden an den empfindlichen Komponenten zu vermeiden. Im Folgenden sind die wichtigsten Punkte aufgeführt, auf die Sie achten sollten, insbesondere im Hinblick auf den goldenen Draht in der empfindlichen Silikonlinse:

1. Handhabung während der Produktion

Vermeiden Sie direkten Druck:Die weiche Silikonlinse kann sich unter Druck leicht verformen und möglicherweise den goldenen Draht im Inneren beschädigen. Vermeiden Sie es, die Linse mit Werkzeugen oder Fingern zu drücken oder zu quetschen.

Verwenden Sie geeignete Werkzeuge:Verwenden Sie immer antistatische Pinzetten mit weicher Spitze oder Vakuum-Aufnahmewerkzeuge für empfindliche Komponenten.

2. Montageprozess

Pick-and-Place-Ausrüstung:Wenn Sie automatisierte Maschinen verwenden, stellen Sie sicher, dass die Ausrüstung so kalibriert ist, dass sie weiche Silikonlinsen ohne übermäßigen Kraftaufwand handhaben kann. Eine Fehlausrichtung oder ein hoher Aufnahmedruck können zum Durchstoßen der Linse oder zur Beschädigung des Golddrahts führen.

Linsenkontakt:Vermeiden Sie den Kontakt mit scharfen oder harten Gegenständen, die die Silikonlinse durchbohren oder zerkratzen können.

3. Umweltfaktoren

Saubere Arbeitsumgebung:Verunreinigungen wie Staub oder Schmutz können sich an der Silikonoberfläche festsetzen und bei der Reinigung zu optischen Störungen oder Schäden führen. Stellen Sie sicher, dass der Arbeitsbereich sauber und kontrolliert ist.

Temperaturkontrolle:Silikonlinsen können sich bei hohen Temperaturen verformen. Befolgen Sie die vom Hersteller empfohlenen thermischen Parameter, insbesondere bei Löt- oder Aushärtungsprozessen.

4. Vorsichtsmaßnahmen beim Löten

Reflow-Löten:Übermäßige Hitze oder längere Einwirkung beim Reflow-Löten kann das Silikonmaterial beschädigen oder die Verbindung zwischen dem Golddraht und dem LED-Chip beeinträchtigen. Verwenden Sie ein ordnungsgemäß kontrolliertes Temperaturprofil.

Manuelles Löten:Vermeiden Sie direkte Hitzeeinwirkung auf die Linse. Löten Sie immer nur die LED-Anschlüsse und lassen Sie sie ausreichend abkühlen.

5. Qualitätskontrollen

Nach der Handhabung prüfen:Untersuchen Sie die LEDs nach jedem Produktionsschritt, um sicherzustellen, dass der goldene Draht und die Linse intakt bleiben. Suchen Sie nach Anzeichen von Verformung, Kratzern oder inneren Schäden.

Funktionstest:Führen Sie optische und elektrische Tests durch, um sicherzustellen, dass die Leistung der LED nicht beeinträchtigt wird.

6. Verpackung und Lagerung

Komprimierung verhindern:Lagern Sie LEDs so, dass kein äußerer Druck oder Gewicht auf die Linsen ausgeübt wird. Verwenden Sie eine Schutzverpackung, um Transportschäden zu vermeiden.

Vermeiden Sie UV-Exposition:Eine langfristige Einwirkung von UV-Licht kann die Silikonlinse beschädigen. Lagern Sie Produkte in einer kühlen, dunklen und trockenen Umgebung.

7. Schulung für Mitarbeiter

Stellen Sie sicher, dass alle Produktionsmitarbeiter über die empfindliche Beschaffenheit von SWIR-LEDs mit weichen Silikonlinsen geschult sind und die besten Praktiken für die Handhabung und Verarbeitung kennen.

Durch Befolgen dieser Vorsichtsmaßnahmen können Sie das Risiko einer Beschädigung des Golddrahts minimieren und die Zuverlässigkeit und Leistung von SWIR-LEDs mit weichen Silikonlinsen sicherstellen.

30 60 90 120 Grad-Keramik-SWIR-SMD-LEDBild:

30 60 90 120 Degree Ceramic SWIR SMD LED-Abmessungen:

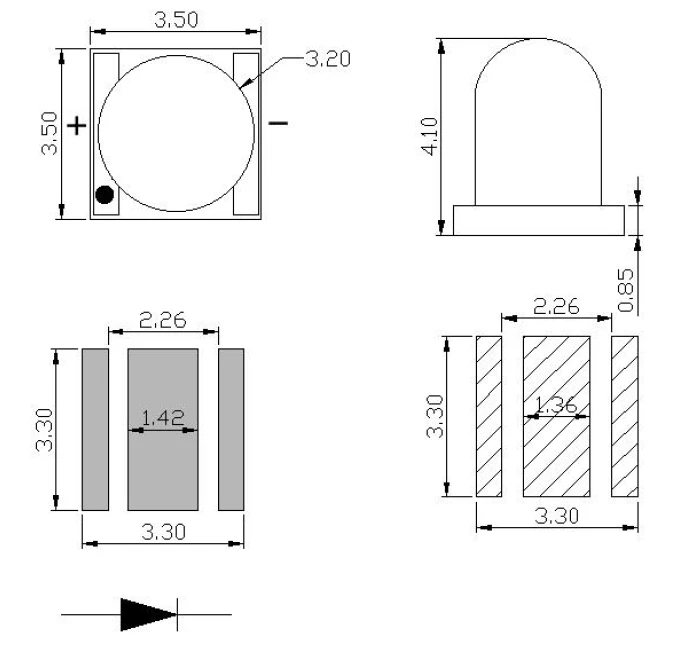

30-Grad-Paketabmessungen ↓	60-Grad-Paketabmessungen ↓
90-Grad-Paketabmessungen ↓	120-Grad-Paketabmessungen ↓

30 60 90 120 Degree Ceramic SWIR SMD LED-Spezifikationen:

In der folgenden Tabelle sind gerade 1650 nm und 30 Grad aufgeführt. Wenn Sie eine andere Wellenlänge oder einen anderen Beleuchtungswinkel benötigen, wenden Sie sich bitte direkt an uns.

Parameter	Symbol	Bedingungen	Min	Durchschn.	Max	Einheiten
Durchlassspannung	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Strahlungsfluss	Φe	IF=350mA	20		40	mW
	Φe	IF=700mA	40		60	mW
Spitzenwellenlänge	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Temperaturkoeffizient der Durchlassspannung	∆VF/∆T	IF=350mA	−−	-2	−−	mV/Grad
Rückstrom	IR	VR=1V	−−	−−	10	μ A
Betrachtungswinkel	2Θ1/2	IF=350mA	−−	30	−−	Grad
Wärmewiderstandsverbindung zur Platine	RΘJ-B	IF=350mA	--	6.5	--	Abschluss /W
