LED-Konfigurationen

Anzeigelampen-LEDs können in einer Vielzahl von Konfigurationen erhältlich sein. Diese bieten ein erhebliches Maß an Flexibilität bei der Gestaltung von Schaltungen:

Einfarbig:Dies ist das Standardformat oder die Standardkonfiguration für eine LED. Es hat zwei Leitungen, eine Kathode und die andere eine Anode. Die LED geht an und aus, je nachdem, wann ein Strom durch die Diode geleitet wird.
Zweifarbige LEDs :Dieses Format für LEDs verwendet ein Paar LEDs, die in einer umgekehrten parallelen Formation verdrahtet sind. Dadurch kann jeweils eine LED beleuchtet werden, abhängig von der Polarität der angelegten Spannung.

LEDs halten signifikanten Verpolungsspannungen nicht stand. Obwohl die Dioden in dieser Konfiguration eine umgekehrte Vorspannung aufweisen, ist diese auf die Durchlassspannung der anderen Diode beschränkt, und dies reicht nicht aus, um die umgekehrt vorgespannte Diode zu beschädigen.
Dreifarbige LEDs :Diese LED-Konfiguration verwendet wiederum zwei separate LEDs, jedoch in einer anderen Konfiguration. Jede LED hat eine andere Farbe. Es gibt zwei Anodenanschlüsse und eine einzelne Kathode. Es ist daher möglich, jede LED separat einzuschalten, so dass eine Auswahl von zwei Farben besteht - die dritte wird durch Einschalten beider LEDs zusammen und eine dritte Farbe durch Addition bereitgestellt. Es ist auch möglich, unterschiedliche Intensitäten beider LEDs zu haben, um die Farbe weiter zu variieren.
Blinkende LEDs:Diese Form der LED ist relativ einfach zu implementieren. Das Paket enthält nicht nur die LED, sondern auch einen einfachen IC, der eine Timing-Funktion bietet, damit die LED blinken kann.

Herkömmliche LED-Gehäuse

Die traditionelle LED ist seit Den frühen 1960er Jahren erhältlich und wurde in Milliardenhöhe produziert.

LEDs sind in einer Vielzahl von Gehäusegrößen erhältlich. Möglicherweise ist der am weitesten verbreitete der 5mm Durchmesser, obwohl eine Vielzahl anderer verfügbar sind, die von 1,8 mm, 3 mm, 4 mm, 8 mm und 20 mm reichen. Es gibt auch rechteckige LEDs - fast jede Größe, um eine Vielzahl von Anforderungen zu erfüllen.

LED-Anschlüsse

Wie jede Diode müssen LEDs in eine Schaltung mit der richtigen Ausrichtung eingebaut werden. Um zu funktionieren, muss eine LED Strom haben, der durch sie fließt, und dies kann nur passieren, wenn sie vorwärts gerichtet ist. In umgekehrter Richtung fließt kein Strom. Auch wenn eine LED eine hohe Verpolungsspannung hat, kann sie leicht blasen.

Die beiden Anschlüsse für eine LED werden durch a für die Anode, die positiv (+) ist, und K für die Kathode, die negativ (-) ist, gekennzeichnet.

Für die kleinen Anzeige-LED-Lampen, die häufig in elektronischen Geräten und Elektronikprojekten verwendet werden, hat die Kathode (k) normalerweise einen kürzeren Vorsprung und es kann eine leichte Ebene auf dem Körper von zylindrischen LEDs geben. Manchmal ist es möglich, in die LED zu sehen und wieder hat die Kathode normalerweise die größere Elektrode.

Wenn die LED zwei Leitungen mit gleich langen Leitungen hat, ist es möglich, in das LED-Gehäuse zu schauen und normalerweise sind zwei kleine Metallplatten zu sehen. Die kleinere Platte zeigt das positive (Anoden-) Blei an; die größere Platte gehört zum negativen (Kathoden-)Blei. Leider ist diese Methode nicht absolut zuverlässig, da einige große LEDs die Platten umgekehrt haben, so dass dies keine 100% zuverlässige Methode ist.

Ein weiterer Indikator kann eine Flache sein, die in der Kunststoffverkapselung für die LED platziert wird - das an das Flache angrenzende Kabel ist normalerweise die Kathode der negativen Verbindung.

Oberflächenmontierbare Dioden sind schwieriger, die Polarität zu bestimmen. Wenn ein Datenblatt zur Hand ist, dann ist dies der beste Ansatz. Auch einige SMD-LEDs haben ein negatives Vorzeichen "-" auf der Verpackung, um die Polarität anzuzeigen, aber diese ist nicht immer vorhanden und oft schwer zu erkennen.

Wenn alles andere fehlschlägt, kann ein Multimeter verwendet werden: Stellen Sie das Multimeter auf seine Dioden- / Durchgangseinstellung ein. Oft liefert das Multimeter genug Strom in die LED und dies kann sogar alles erhellen, sei es eher schwach. Die schwarze oder gemeinsame Leitung auf dem Multimeter zeigt die negative oder Kathodenverbindung für Kontinuität oder Vorwärtsleitung an, und die rote zeigt die positive oder Anode an.

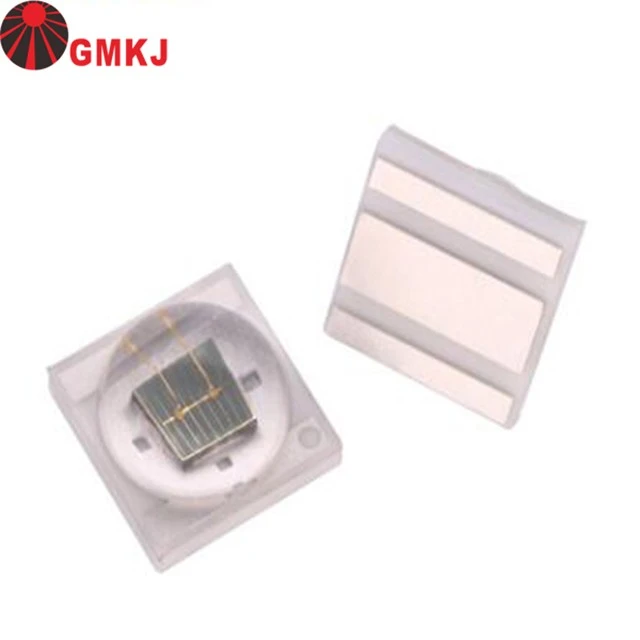

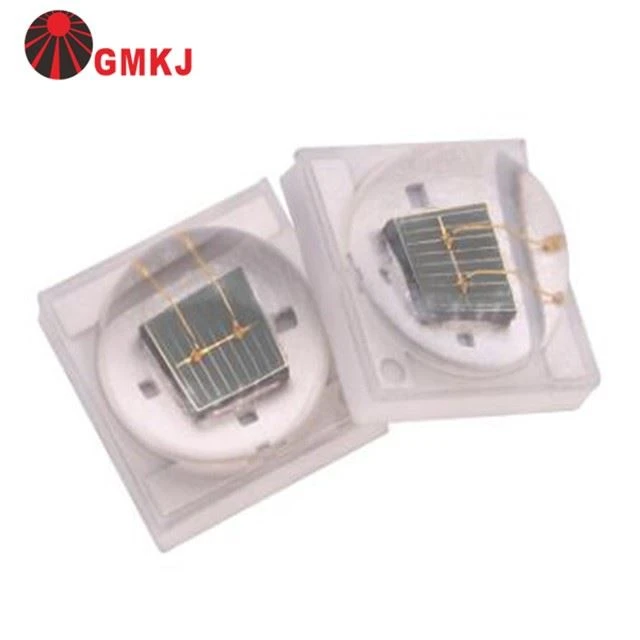

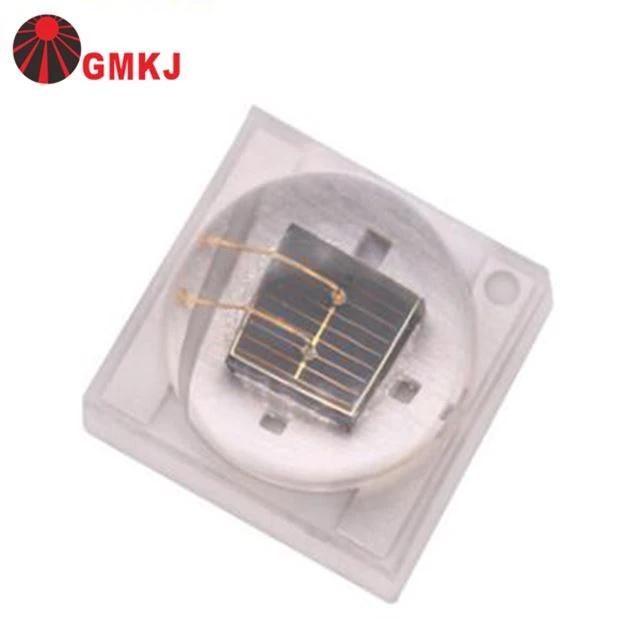

SmT-LED-Gehäuse für die Oberflächenmontage

Wie alle Komponenten werden LEDs in großen Mengen in LED-SMT-Gehäusen eingesetzt. Sie sind in den Branchenumrisspaketen verfügbar. Sie wurden jedoch nicht ganz dem gleichen Miniaturisierungsgrad unterzogen wie viele Komponenten wie Widerstände und Kondensatoren, die in 0201 usw. verfügbar sind. Dies liegt zum Teil daran, dass sie eine bestimmte Größe haben müssen, um zu sehen!
