Keramik PKG Green 3W 4W 5W 2020 SMD LED -Chipspezifikationen
| Produktname | Keramik PKG Green 3W 4W 5W 2020 SMD LED -Chip |
| Teilenummer | GD - 2020G525-1cc-s1c8pm |
| Chips Marke | China Sanan 38mil Chips |
| Herstellermarke auf Etikett |
GMKJ LEDs Hergestellt von Guangmai Technology Co., Ltd. |
| Eingang |
2,6-3.2VDC mit 700 mA, max mit 1000 mA |
| Lichtstärke | 240-260 LM bei 700 mA |
| Beleuchtungseffizienz | 130-150 lm/w |
| Wellenlänge/Farbe |
Grüne Farbe Dominante Wellenlänge: 525-535nm |
| Leistung |
3-4 Watt für reguläre Produkte; Wir können maximal 1500 mA mit 5 Watt anpassen. |
| Packungsmaterial |
ALN CERAMIC 2020 SMD PKG mit 3 Pads, nicht 2 Pads Thermal - Elektrische Trennung |
| Lichtwinkel |
120 Grad Flat Silicon PKG |
| Preis | Bitte kontaktieren Sie mit GMKJ zum Preis |
| Min Bestellmenge |
Hängt von der Aktienverfügbarkeit ab: Wenn wir bereit sind, Lagerbestände zu versenden, sind hier sogar 100 PCs mit Proben -Testzwecken akzeptabel. Wenn keine Aktie, benötigen wir eine minische Bestellmenge mit mindestens 3000 PCs in 1 Vollroll -PKG. |
| Garantie | 4 Jahre |
| OEM -Service |
1. SKD -Teile verfügbar; 2. Customized LED -Array mit der Größe, die Sie benötigen, ist hier in Ordnung. |
GMKJ 2020 SMD LED Full SeriesBild
 |
 |
 |

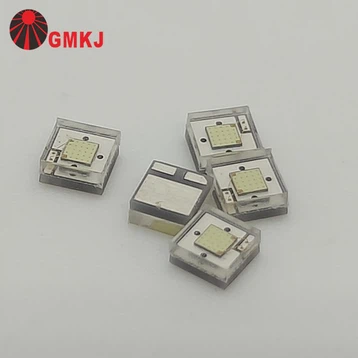

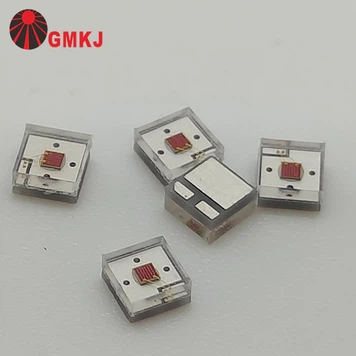

| 2020 grüne Farbe oder blaue Farbe SMD -LED -Diode | 2020 Bernsteinfarbe oder rote Farbe SMD -LED -Diode | 2020 Weiße Farbe SMD -LED -Diode |
Aluminium -LED PCBA montiert von GMKJ (PCB -Zeichnung und Bom, die von unseren Kunden bereitgestellt wird)
Keramik PKG Green 3W 4W 5W 2020 SMD LED -Chip -Dimension
Keramik PKG Green 3W 4W 5W 2020 SMD LED -ChipElektrische Spezifikationen
|
Parameter |
Symbol |
Bedingungen |
Min |
Avg. |
Max |
Einheiten |
|
Vorwärtsspannung |
VF |
IF=700 ma |
2.80 |
-- |
3.20 |
V |
|
Wärmewiderstandsübergang zum Board |
RΘJ-B |
IF=700 ma |
-- |
2 |
-- |
Abschluss /w |
|
Leuchtender Fluss |
Φv |
IF=700 ma |
240 |
-- |
260 |
lm |
|
Dominante Wellenlänge |
λd |
IF=700 ma |
525 |
-- |
535 |
nm |
|
Rückstrom |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Blickwinkel |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
Grad |
Wissensbereich von GMKJ -LEDs bereitgestellt
Verwendung2020 SMD -LEDs (kleineres Paket)anstatt3535 SMD -LEDs (größeres Paket)macht aus diesen technischen und praktischen Gründen in bestimmten besonderen Anwendungen sinnvoll:
🔹 1. optisches Design und Strahlkontrolle
Kleinere LED -Pakete (2020) erlaubenengerer Abstand und höhere VerpackungsdichteAuf einer Leiterplatte.
Dies schafftglatteres Lichtmischen(Keine sichtbaren Hotspots) - Besonders wichtig für die Hintergrundbeleuchtung, Anzeigen, Beschilderung oder kleine Lichtführer.
Mit 3535 ist der Emissionsbereich größer, was verursachen kannNon - einheitliche Beleuchtungin kompakten optischen Systemen.
🔹 2. Größe und Platzbeschränkungen
In kompakten Geräten (Wearables, medizinische Instrumente, feine - -Pitch -LED -Anzeigen) ist der Platz sehr begrenzt.
2020 LEDs passen inMiniaturisierte Designswobei 3535 Pakete einfach nicht verwendet werden können.
Das obige Bild ist für die 2020 SMD -LED -Anwendung für die Fotografielichter.
Es braucht eine geringe Größe mit hoher Leistung. Daher sollten 2020 SMD -LEDs besser mit 3535 SMD -LEDs sein.
🔹 3. Thermal- und Leistungsverteilung
3535 LEDs laufen normalerweise mit höherer Leistung pro Chip → mehr Wärme pro Punkt.
2020 LEDs, die niedrigere Leistung pro Einheit sind, verteilen die Wärme gleichmäßiger, wenn viele verwendet werden.
Dies ist besser für Anwendungen, bei denenWärmemanagement ist kritischUnd kein schwerer Kühlkörper ist möglich.
🔹 4. Elektrische Eigenschaften
2020 LEDs haben normalerweiseNiedrigere Vorwärtsstrombewertungund kann in großen Arrays mit präziser Kontrolle gefahren werden.
Für die Anzeige- oder Gartenbau -Lichtplatten hilft die Verwendung vieler kleiner LEDs zu erreichenFeinstromverteilungUndEinstellbare spektrale Steuerung.
🔹 5. Kosten und Flexibilität
Manchmal können mehrere 2020 -LEDs billiger und flexibler sein als weniger 3535 LEDs.
Designer können sich kombinierenUnterschiedliche Farben/Spektren in unmittelbarer Nähe(zB, RGB oder volles Spektrum) mit kleinen Paketen.
✅ Zusamenfassend:
Verwenden2020 SMD LEDsWenn Sie brauchenKompakte Größe, feine optische Kontrolle, bessere Gleichmäßigkeit oder Multi - Farbmischung.
Verwenden3535 SMD -LEDsWenn Sie brauchenHöhere Leistung pro LED, stärkerer Strahlungsfluss oder einfacheres thermisches Handling mit weniger Komponenten.
Auf der Suche nach weiteren Details
Sie können das Datenblatt von dieser Seite für zugehörige SMD -LEDs herunterladen.
Wenn Sie weitere Details wie Preis, MIN -Bestellmenge, Aktienstatus und Vorlaufzeit benötigen, wenden Sie sich bitte direkt mit GMKJ -LEDs an!
Wir sind immer für Sie da!
